Metalografsko testiranje, znano tudi kot metalografska analiza, je kritična metoda nadzora kakovosti, ki se uporablja za preučevanje notranje mikrostrukture kovinskih materialov. Za proizvajalce obrabljivih delov drobilnikov,-kot so plašči stožčastih drobilnikov, konkavne plošče, čeljustne plošče in udarne udarne drogove-ima metalografsko testiranje odločilno vlogo pri zagotavljanju odpornosti proti obrabi, udarne žilavosti in dolgoročne-življenjske dobe.
Pri podjetju DUMA je metalografsko testiranje bistven korak v našem procesu preverjanja materialov in nadzora kakovosti proizvodnje.
Kaj je metalografsko testiranje?

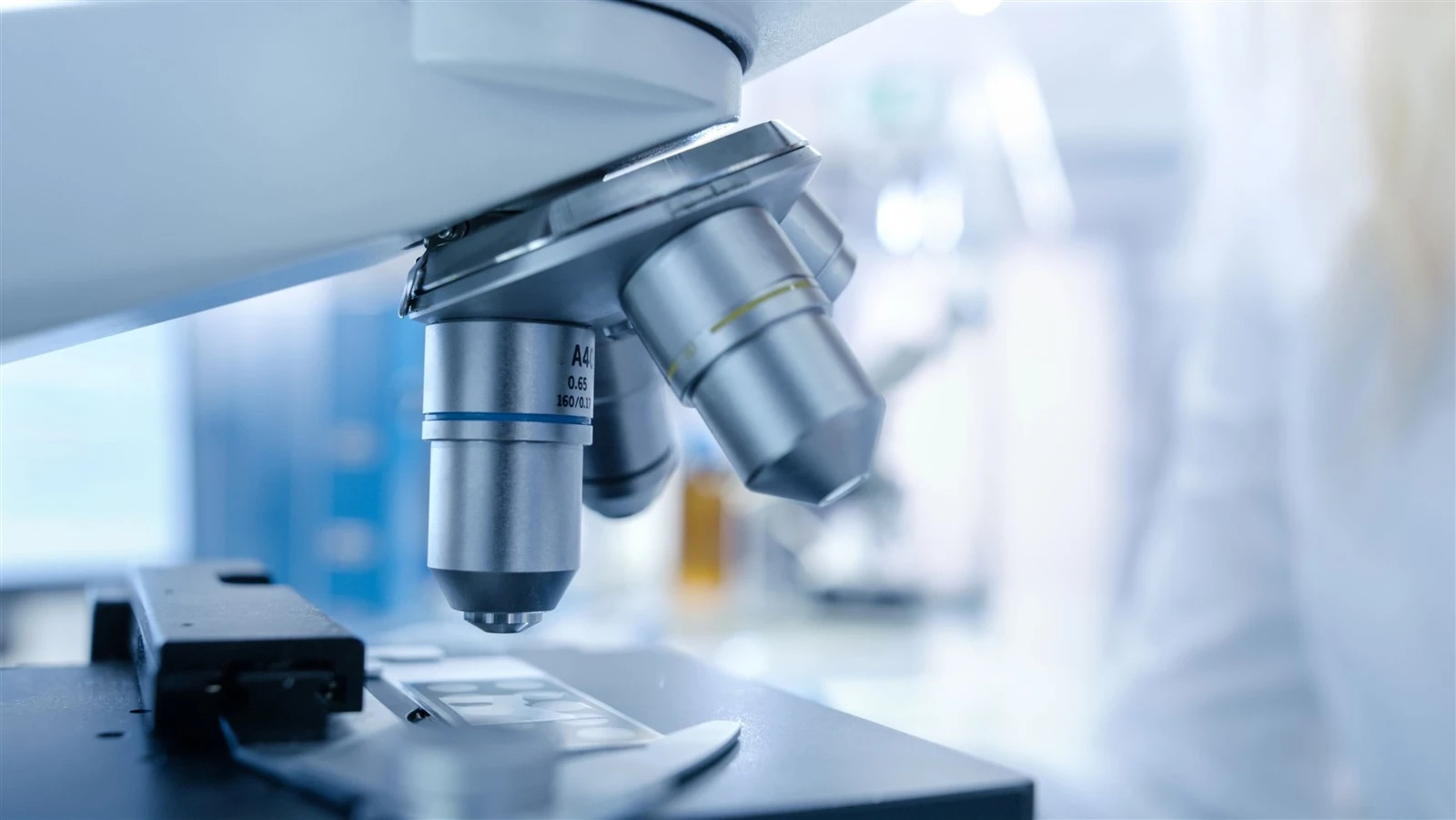

Metalografsko testiranje je laboratorijska tehnika, ki analizira mikrostrukturo kovin z uporabo optičnih ali elektronskih mikroskopov. Po ustrezni pripravi vzorca-rezanju, montaži, brušenju, poliranju in kemičnem jedkanju-notranja struktura kovine postane vidna.
Z metalografsko analizo lahko inženirji jasno opazijo:
- Velikost zrn in meje zrn
- Porazdelitev faz (avstenit, martenzit, perlit, karbidi itd.)
- Morfologija in disperzija karbida
- Napake pri litju, kot so poroznost, segregacija ali vključki
Te mikroskopske značilnosti neposredno določajo trdoto, žilavost in odpornost obrabnega dela na udarce in obrabo.
Zakaj je metalografsko testiranje kritično za obrabljive dele drobilnikov
Obrabni deli drobilnika delujejo v ekstremnih delovnih pogojih, vključno z velikimi udarnimi obremenitvami, močno abrazijo in ponavljajočimi se cikli obremenitev. Sam vizualni pregled ne more razkriti, ali bo material zanesljivo deloval v resničnih aplikacijah.
Metalografsko testiranje pomaga zagotoviti:
1. Popravite mikrostrukturoToplotna obdelava
Na primer, jeklo z visoko vsebnostjo mangana (Mn13, Mn18, Mn18Cr2) temelji na avstenitni strukturi, da doseže delovno utrjevanje med delovanjem. Metalografsko testiranje potrdi, ali je bila obdelava raztopine zadostna in ali so karbidi pravilno raztopljeni.
Za lito železo z visoko vsebnostjo kroma (Cr20–Cr26) metalografija preveri prisotnost, velikost in porazdelitev karbidov Cr₇C₃, ki so bistveni za odpornost proti obrabi.
2. Dosledna kakovost materiala
Tudi če kemična sestava ustreza standardom, lahko neprimerne stopnje hlajenja ali neenakomerna toplotna obdelava povzročijo krhke strukture ali prezgodnjo odpoved. Metalografski pregled zagotavlja enakomerno mikrostrukturo v različnih serijah.
3. Preprečevanje okvar in analiza temeljnih vzrokov
Ko pride do neobičajne obrabe ali zloma, metalografsko preskušanje omogoča inženirjem, da odkrijejo temeljne vzroke, kot so prekomerne mreže karbida, slaba prečiščenost zrn ali notranje napake-zagotavljanje podatkov-rešitve namesto predpostavk.
Tipične metalografske strukture v materialih, ki se obrabijo v drobilniku
| Vrsta materiala | Ključne mikrostrukturne značilnosti | Značilnosti delovanja |
|---|---|---|
| Jeklo z visoko vsebnostjo mangana (Mn18, Mn18Cr2) | Avstenitna matrica, fini karbidi | Visoka udarna žilavost, sposobnost utrjevanja |
| Lito železo z visoko vsebnostjo kroma (Cr26) | Gosti Cr₇C3 karbidi v martenzitni matrici | Odlična odpornost proti obrabi, omejena odpornost na udarce |
| Martenzitno legirano jeklo | Kaljeni martenzit, rafinirana zrna | Uravnotežena odpornost proti obrabi in žilavost |
Kako DUMA uporablja metalografsko testiranje v proizvodnji
Kot profesionalni proizvajalec obrabnih delov drobilnikov DUMA vključuje metalografsko testiranje skozi celoten proizvodni proces:
- Pregled vhodnih surovin
- Preverjanje toplotne obdelave
- Razvoj in optimizacija novih materialov
- Preverjanje doslednosti kakovosti za množično proizvodnjo
- Analiza napak in izboljšanje delovanja
S kombiniranjem metalografske analize s testiranjem kemične sestave, testiranjem trdote in pregledom dimenzij zagotavljamo, da vsak obrabni del izpolnjuje mehanske in metalurške zahteve dejanskih pogojev drobljenja.
Metalografsko testiranje: temelj zanesljivih obrabljivih delov
Kupcem v razsutem stanju, distributerjem in rudarjem ali upravljavcem agregatov metalografsko testiranje zagotavlja zaupanje poleg videza površine. To je znanstvena podlaga, ki povezuje materialno zasnovo, proizvodne procese in-delovanje v resničnem svetu.
priDUMA, verjamemo, da se trajni obrabljivi deli začnejo z jasno nadzorovano mikrostrukturo-ne le z odstotki zlitin na papirju.
Naša ekipa inženirjev je pripravljena podpreti vaš projekt za tehnično svetovanje, navodila za izbiro materiala ali prilagojene rešitve obrabnih delov drobilnika.
